500 "Open-Hearted"
Modellerna i Rapid 500 Serien kan användas för alla typer av malning, antingen in-line eller som centralkvarnar för större produkter eller där högre kapacitet krävs. Typiska användningsområden är malning av större mängder ingöt, större kasserade produkter, rör profiler och platter etc. Rapids 500 Serie finns i tre bredder med kvarnhusbredder 600, 900 och 1200 mm.
- Open-Hearted design – snabb åtkomst till kvarnens hjärta för mycket korta stopp för rengöring/service – maximerar din produktionstid.
- Längre energiförbrukning med dubbelt saxskär.
- Förinställbara knivar för effektiva knivbyten.
- Högkvalitativt granulat.
- Heavy duty rotor – balkrotor, 3- eller 5-blads.
- Inmatningsalternativ för alla typer av applikationer.
- Vändbart galler – för längre livslängd.
- Konstant skärcirkel (Constant Cutting Circle, CCC).

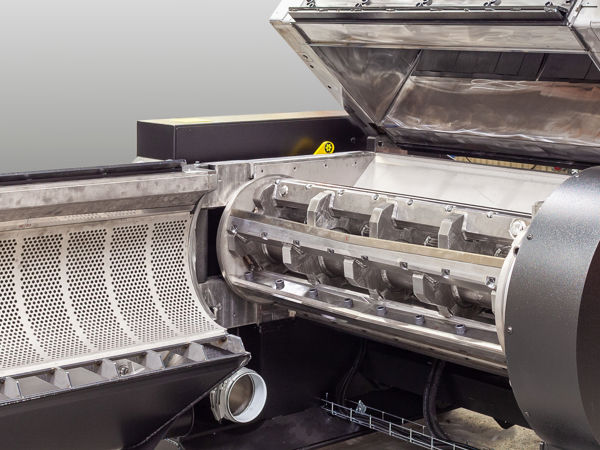

Open-Hearted design
Vårt Open-Hearted koncept innebär snabb, enkel och fullständig åtkomst till kvarnens hjärta, kvarnhuset. Detta underlättar rengöring vid färg- eller materialbyten – inga tveksamheter om det är rent eller inte – inga dolda hörn där material kan "glömmas" kvar. Även service och underhåll underlättas när alla knivar är lättåtkomliga för byte.
Kundanpassad konfigurering
Med en mängd olika inmatningsalternativ och kvarnhuskonfigurationer kan vi anpassa varje kvarn till ert behov.
Lägre energiförbrukning med "dubbelt saxskär"
Med ett äkta dubbelt saxskär, där både de fasta och roterande knivarna sitter vinklade, reducerar kraften som behövs för att skära plasten. Detta i kombination med stor svängmassa gör att mindre motor kan användas och därmed sparas energi.
Specifikationer
| Kvarnmodell | 500-60 | 500-90 | 500-120 |
| Rotor | |||
| Rotordiameter, (mm) | 450 | 450 | 450 |
| Rotortyp | 3-blad | 3-blad | 3-blad |
| Roterande knivar | 6 (3 x 2) | 6 (3 x 2) | 6 (3 x 2) |
| Kvarnhus | |||
| Super-Tagentiellt, dim (mm) | 620 x 580 | 920 x 580 | 1220 x 580 |
| Tagentiellt, dim (mm) | 620 x 580 | 920 x 580 | 1220 x 580 |
| Pre-Cut, dim (mm), tillval | 600 x 460 | 900 x 460 | 1200 x 460 |
| Fasta knivar | 2 x 2 | 2 x 2 | 2 x 2 |
| Transmission | |||
| Motor, standard (kW) | 22 | 30 | 37 |
| Motor, alternativa val, (kW) | 30, 37, 45, 55 | 22, 37, 45, 55 | 22, 30, 45, 55 |
| Galler | |||
| Galler, håldiameter, (mm) | 8 | 8 | 8 |
| Inmatning | |||
| Inmatningdöppning, (mm) | 600 x 450 | 900 x 450 | 1200 x 450 |
| Kvarnmodell | 500-60 | 500-90 | 500-120 |
| Rotor | |||
| Rotordiameter, (inch | 18" | 18" | 18" |
| Rotortyp | 3-blad | 3-blad | 3-blad |
| Roterande knivar | 6 (3 x 2) | 6 (3 x 2) | 6 (3 x 2) |
| Kvarnhus | |||
| Super-Tagentiellt, dim (inch) | 24 x 23" | 36 x 23" | 48 x 23" |
| Tagentiellt, dim (inch) | 24 x 23" | 36 x 23" | 48 x 23" |
| Pre-Cut, dim (inch), tillval | 24 x 18" | 36 x 18" | 48 x 18" |
| Fasta knivar | 2 x 2 | 2 x 2 | 2 x 2 |
| Transmission | |||
| Motor, standard (Hp) | 40 | 40 | 50 |
| Motor, alternativa val, (Hp) | 50, 75, 100 | 50, 75, 100 | 40, 75, 100 |
| Galler | |||
| Galler, håldiameter, (inch) | 5/16" | 5/16" | 5/16" |
| Inmatning | |||
| Inmatningdöppning, (inch) | 24 x 18" | 36 x 18" | 48 x 18" |
Media & video
Måttritning/Layout
| Kvarnmodell | 500-60 | 500-90 | 500-120 |
| A | 600 | 900 | 1200 |
| B | 1440 | 1740 | 2040 |
| C | 2500 | 2600 | 2900 |
| Kvarnmodell | 500-60 | 500-90 | 500-120 |
| A | 24" | 36" | 48" |
| B | 56 11/16" | 68 1/2" | 80 5/16" |
| C | 98 7/16" | 102" | 114" |
