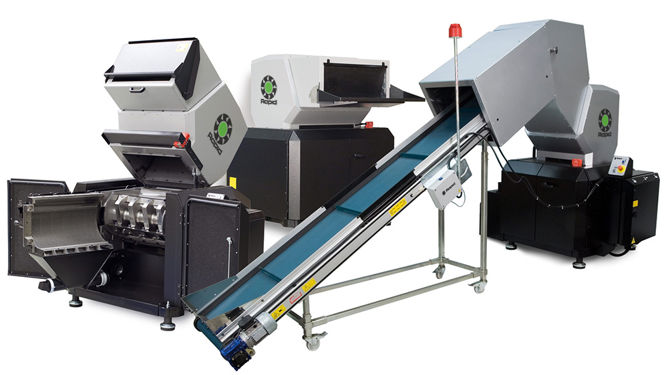

Alla modeller i Rapid 400-serien är konstruerade för att användas både som centrala granulatorer och som in-line-granulatorer för en mängd olika material. Typiska användningsområden är malning av stora ingöt, formsprutade komponenter, profiler, mindre rör, skivmaterial och andra liknande applikationer.
Kvarnar
400 "Open-Hearted"
-
Högkvalitativt återvunnet granulat
- Rapids avancerade skärteknik, som kombinerar en exakt saxskärningsprincip med en konstant skärcirkel, producerar granulat med jämn storlek och minimal dammbildning – även vid bearbetning av de mest utmanande materialen.
-
Vändbart galler för förlängd livslängd
- Eftersom majoriteten av granulerings- eller skärprocessen sker vid gallrets yta är det avgörande att gallret hålls i gott skick. Slitna galler får rundade kanter och måste bytas ut. Rapids vändbara galler (med undantag för specialtillverkade modeller) fördubblar gallrets livslängd, vilket ger ökad effektivitet och lägre underhållskostnader.
-
Förinställningsbara knivar för enkel hantering
- Förinställning av knivar utanför maskinen är snabbt och enkelt med hjälp av en fixtur, vilket förenklar underhåll och minskar stilleståndstid. Den valbara slipfixturen gör omslipning smidig och säkerställer rätt knivvinklar, vilket garanterar optimal prestanda.
-
Konstant skärcirkel (CCC)
- Rapids granulatorer och shredders är utformade för att leverera exakta och konsekventa snitt vid varje användning. Den innovativa designen minimerar slitage, förbättrar energieffektiviteten och reducerar energiförbrukningen. Detta gör maskinerna hållbara, pålitliga och perfekt anpassade för krävande industriella applikationer.
Alla modeller i Rapid 400-serien är konstruerade för att användas både som centrala granulatorer och som in-line-granulatorer för en mängd olika material. Typiska användningsområden är malning av stora ingöt, formsprutade komponenter, profiler, mindre rör, skivmaterial och andra liknande applikationer.
Open-Hearted design
Vårt Open-Hearted koncept innebär snabb, enkel och fullständig åtkomst till kvarnens hjärta, kvarnhuset. Detta underlättar rengöring vid färg- eller materialbyten – inga tveksamheter om det är rent eller inte – inga dolda hörn där material kan "glömmas" kvar. Även service och underhåll underlättas när alla knivar är lättåtkomliga för byte.
Kundanpassad konfigurering
Med en mängd olika inmatningsalternativ och kvarnhuskonfigurationer kan vi anpassa varje kvarn till kundens behov.
Lägre energiförbrukning med "dubbelt saxskär"
Med ett äkta dubbelt saxskär, där både de fasta och roterande knivarna sitter vinklade, reducerar kraften som behövs för att skära plasten. Detta i kombination med stor svängmassa gör att mindre motor kan användas och sparas energi.
Specifikationer
| Kvarnmodell | 400-45 | 400-60 | 400-90 | 400-120 |
| Rotor | ||||
| Rotordiameter (mm) | 400 | |||
| Rotortyp | 3-blad öppen | |||
| Roterande knivar | 3 | 3 | 3 | 6 |
| Kvarnhus | ||||
| "Super-Tangentiellt" | Ger hög greppförmåga i voluminösa produkter | |||
| Super-Tangentiellt, dim. (mm) | 470 x 450 | 620 x 450 | 920 x 450 | 1220 x 450 |
| Tangentiellt, dim. (mm), tillval | 470 x 360 | 620 x 360 | 920 x 360 | 1220 x 360 |
| Fasta knivar | 2 | 2 | 2 | 4 |
| Transmission | ||||
| Standardmotor, (kW) | 15 | 22 | 22 | 22 |
| Motoralternativ, (kW) | 11, 18.5, 22, 30 | 11, 15, 18.5, 30, 37 | ||
| Galler | ||||
| Håldiameter, (mm) | 8 (tillval: 6 /10 / 12) | |||
| Inmatningsöppning | ||||
| Inmatningsöppning standard, (mm) | 450 x 350 | 600 x 350 | 900 x 350 | 1200 x 350 |
| Kvarnmodell | 400-45 | 400-60 | 400-90 | 400-120 |
| Rotor | ||||
| Rotordiameter (tum) | 14" | |||
| Rotortyp | 3-blad öppen | |||
| Roterande knivar | 3 | 3 | 3 | 6 |
| Kvarnhus | ||||
| "Super-Tangentiellt" | Ger hög greppförmåga i voluminösa produkter | |||
| Super-Tangentiellt, dim. (tum) | 18 1/2 x 17 3/4" | 24 7/16 x 17 3/4" | 36 1/4 x 17 3/4" | 48 x 17 3/4" |
| Tangentiellt, dim. (tum), tillval | 18 1/2 x 14 3/16" | 24 7/16 x 14 3/16" | 36 1/4 x 14 3/16" | 48 x 14 3/16" |
| Fasta knivar | 2 | 2 | 2 | 4 |
| Transmission | ||||
| Standardmotor, (HP) | 10 | 15 | 15 | 25 |
| Motoralternativ, (HP) | 15, 25, 40, 48 | 10, 25, 40, 48 | 10, 25, 40, 48 | 10, 15, 40, 48 |
| Galler | ||||
| Håldiameter, (tum) | 5/16" (tillval: 1/4" - 3/8" - 1/2") | |||
| Inmatningsöppning | ||||
| Inmatningsöppning standard, (tum) | 17 3/4 x 13 3/4" | 23 5/8 x 13 3/4" | 35 7/16 x 13 3/4" | 47 1/4 x 13 3/4" |
Media & video

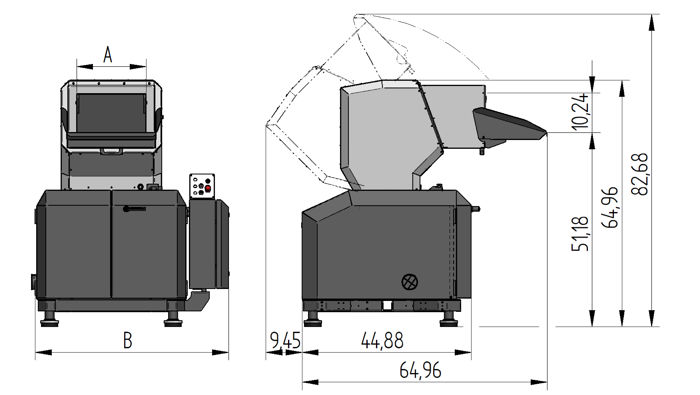

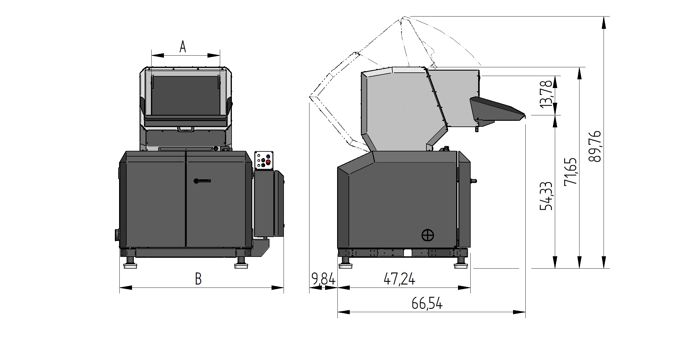

Måttritning/Layout
| Model | 400-45 | 400-60 | 400-90 | 400-120 |
| A | 450 | 600 | 900 | 1200 |
| B | 1340 | 1490 | 1790 | 2090 |
| C | 1620 | 1770 | 2070 | 2370 |
| D | 1950 | 2100 | 2400 | 2700 |
| Model | 400-45 | 400-60 | 400-90 | 400-120 |
| A | 18" | 24" | 36" | 48" |
| B | 52 3/4" | 58 11/16" | 70 1/2" | 82 1/4" |
| C | 63 3/4" | 69 11/16" | 81 1/2" | 93 5/16" |
| D | 76 3/4" | 82 11/16" | 94 1/2" | 106 5/16" |
