500 "Offenherzig"
Die Modelle der Rapid 500 Serie können für alle Aufgaben eingesetzt werden, entweder als Inline- oder als Zentralmühle für größere Produkte oder wenn eine höhere Leistung benötigt wird. Typische Anwendungen sind das Mahlen großer Mengen von teilen, größeren Ausschussprodukten, Rohrprofilen und Platten usw. Die Rapids 500-Serie ist in drei Breiten mit den Mahlkammerbreiten 600, 900 und 1200 mm erhältlich.
- Offenherziges Design – schneller Zugriff auf das Innere der Mahlkammer für sehr kurze Reinigungs- / Servicezeiten – maximiert Ihre Produktionszeit.
- Weniger Energieverbrauch mit Doppelscherenschnitt.

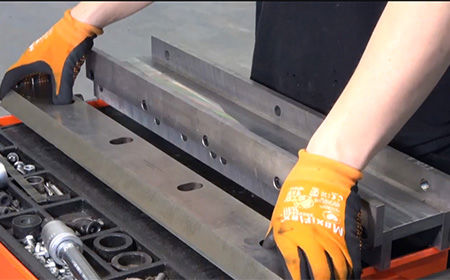

- Voreinstellbare Messer für schnellen Messerwechsel.
- Hochwertiges Mahlgut.
- Hochleistungsrotor – 3-oder 5-Blatt-Ausführung

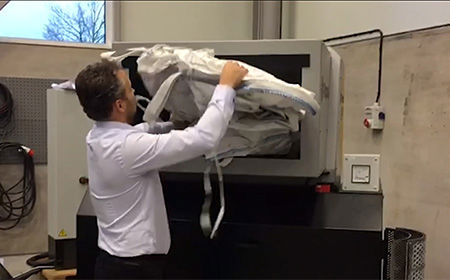

- Eingabemöglichkeiten für alle Arten von Anwendungen.

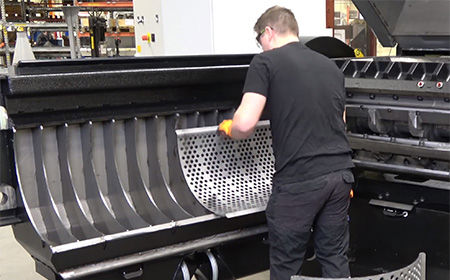

- Wendbare Siebe – für längere Lebensdauer.

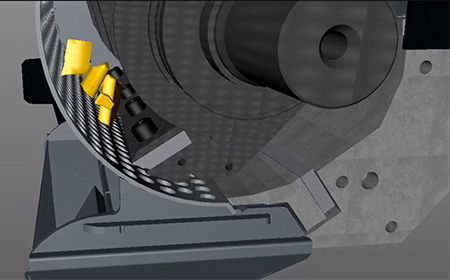

- Konstanter Schneidkreis (CCC).

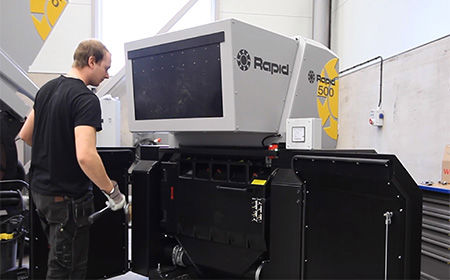

Offenherziges Design

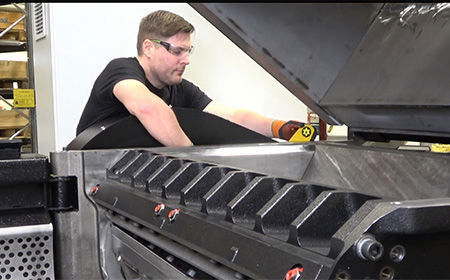

Das „Offenherzige “-Konzept von Rapid bedeutet einen schnellen, einfachen und vollständigen Zugang zum Herz der Schneidmühle, dem Mahlkammergehäuse. Das erleichtert die Reinigung beim Farb- oder Materialwechsel - kein Zweifel ob sauber oder nicht - keine versteckten Ecken, in denen Materialien "vergessen" werden könnten. Auch Service und Wartung werden erleichtert, wenn alle Messer für den Austausch leicht zugänglich sind.
Benutzerdefinierte Konfiguration
Mit einer Vielzahl von Zuführmöglichkeiten und Mahlkammerkonfigurationen können wir jede Schneidmühle an Ihre Bedürfnisse anpassen.
Geringerer Energieverbrauch durch „doppelten Scherenschnitt“
Mit dem echten doppelten Scherenschnitt, bei der sowohl die feststehenden als auch die rotierenden Messer schräg angeordnet sind, wird der Kraftaufwand zum Schneiden des Kunststoffs reduziert. Dies in Kombination mit einer großen Schwungmasse bedeutet, dass ein kleinerer Motor verwendet und Energie gespart werden kann.
Spezifikation
| Modell | 500-60 | 500-90 | 500-120 |
| Rotor | |||
| Rotordurchmesser (mm) | 450 | 450 | 450 |
| Rotor, typ | 3-Bl., Öffnen | ||
| Rotormesser | 6 (3 x 2) | 6 (3 x 2) | 6 (3 x 2) |
| Mahlkammer | |||
| Super-Tangential, Dim. (mm) | 620 x 580 | 920 x 580 | 1220 x 580 |
| Tangential, Dim. (mm), Optional | 620 x 580 | 920 x 580 | 1220 x 580 |
| Pre-Cut, Dim. (mm), Optional | 600 x 460 | 900 x 460 | 1200 x 460 |
| Statormesser | 2 x 2 | 2 x 2 | 2 x 2 |
| Kraftübertragung | |||
| Motor, standard (kW) | 22 | 30 | 37 |
| Motor, Optional, (kW) | 30, 37, 45, 55 | 22, 37, 45, 55 | 22, 30, 45, 55 |
| Sieb | |||
| Siebdurchmesser, (mm) | 8 | 8 | 8 |
| Trichterinlass | |||
| Standard Trichterinlass, (mm) | 600 x 450 | 900 x 450 | 1200 x 450 |
| Modell | 500-60 | 500-90 | 500-120 |
| Rotor | |||
| Rotordurchmesser (Zoll) | 18" | 18" | 18" |
| Rotor, typ | 3-Bl., Öffnen | ||
| Rotormesser | 6 (3 x 2) | 6 (3 x 2) | 6 (3 x 2) |
| Mahlkammer | |||
| Super-Tangential, Dim. (Zoll) | 24 x 23" | 36 x 23" | 48 x 23" |
| Tangential, Dim. (Zoll), Optional | 24 x 23" | 36 x 23" | 48 x 23" |
| Pre-Cut, Dim. (Zoll), Optional | 24 x 18" | 36 x 18" | 48 x 18" |
| Statormesser | 2 x 2 | 2 x 2 | 2 x 2 |
| Kraftübertragung | |||
| Motor, standard (Hp) | 40 | 40 | 50 |
| Motor, Optional, (Hp) | 50, 75, 100 | 50, 75, 100 | 40, 75, 100 |
| Sieb | |||
| Siebdurchmesser, (Zoll) | 5/16" | 5/16" | 5/16" |
| Trichterinlass | |||
| Standard Trichterinlass, (Zoll) | 24 x 18" | 36 x 18" | 48 x 18" |
Medien & Video
Abmessungen / Zeichnung
| Modell | 500-60 | 500-90 | 500-120 |
| A | 600 | 900 | 1200 |
| B | 1440 | 1740 | 2040 |
| C | 2500 | 2600 | 2900 |
| Modell | 500-60 | 500-90 | 500-120 |
| A | 24" | 36" | 48" |
| B | 56 11/16" | 68 1/2" | 80 5/16" |
| C | 98 7/16" | 102" | 114" |
