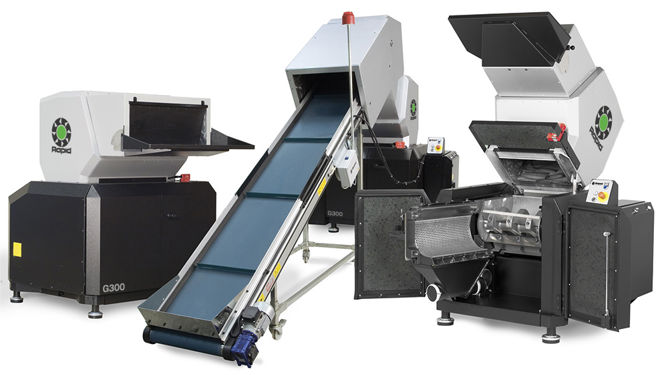

300 “Offenherzig”
Die Modelle der Rapid 300 Serie können alle als Zentralmühle oder als "Inline"-Mühle in allen Anwendungsbereichen eingesetzt werden. Typische Anwendungen sind das Zerkleinern von größeren Teilen, alle Arten von Ausschußteilen, kleineren Rohren usw.
- Offenherziges Design – schneller Zugriff auf das Innere der Mahlkammer für sehr kurze Reinigungs- / Servicezeiten – maximiert Ihre Produktionszeit.
- Weniger Energieverbrauch mit Doppelscherenschnitt.
- Voreinstellbare Messer für schnellen Messerwechsel.
- Hochwertiges Mahlgut.
- Eingabemöglichkeiten für alle Arten von Anwendungen.
- Wendbare Siebe – für längere Lebensdauer.
- Konstanter Schneidkreis (CCC).
Offenherziges Design
Das „Offenherzige “-Konzept von Rapid bedeutet einen schnellen, einfachen und vollständigen Zugang zum Herz der Schneidmühle, dem Mahlkammergehäuse. Das erleichtert die Reinigung beim Farb- oder Materialwechsel - kein Zweifel ob sauber oder nicht - keine versteckten Ecken, in denen Materialien "vergessen" werden könnten. Auch Service und Wartung werden erleichtert, wenn alle Messer für den Austausch leicht zugänglich sind.
Benutzerdefinierte Konfiguration
Mit einer Vielzahl von Zuführmöglichkeiten und Mahlkammerkonfigurationen können wir jede Schneidmühle an Ihre Bedürfnisse anpassen.
Geringerer Energieverbrauch durch „doppelten Scherenschnitt“
Mit dem echten doppelten Scherenschnitt, bei der sowohl die feststehenden als auch die rotierenden Messer schräg angeordnet sind, wird der Kraftaufwand zum Schneiden des Kunststoffs reduziert. Dies in Kombination mit einer großen Schwungmasse bedeutet, dass ein kleinerer Motor verwendet und Energie gespart werden kann.
Spezifikation
| Modell | 300-30 | 300-45 | 300-60 |
| Rotor | |||
| Rotordurchmesser (mm) | 260 | 260 | 260 |
| Rotor, typ | 3-Bl., Öffnen | ||
| Rotormesser | 3 (3 x 1) | 3 (3 x 1 ) | 3 (3 x 1 ) |
| Mahlkammer | |||
| Super-Tangential, Dim. (mm) | 320 x 360 | 470 x 360 | 620 x 360 |
| Tangential, Dim. (mm), Optional | 320 x 285 | 470 x 285 | 620 x 285 |
| Statormesser | 2 (3) | 2 (3) | 2 (3) |
| Kraftübertragung | |||
| Motor, standard (kW) | 5.5 | 7.5 | 7.5 |
| Motor, Optional, (kW) | 7.5, 11, 15 | 5.5, 11, 15 | 5.5, 11, 15 |
| Sieb | |||
| Siebdurchmesser, (mm) | 8 | 8 | 8 |
| Leistung | |||
| Standard Trichterinlass, (mm) | 300 x 260 | 450 x 260 | 600 x 260 |
| Gewicht, (kg) | 800 | 900 | 1080 |
| Modell | 300-30 | 300-45 | 300-60 |
| Rotor | |||
| Rotor diameter (Zoll) | 10" | 10" | 10" |
| Rotor, typ | 3-Bl., Öffnen | ||
| Rotormesser | 3 (3 x 1) | 3 (3 x 1 ) | 3 (3 x 1 ) |
| Mahlkammer | |||
| Super-Tangential, dim. (Zoll) | 12 1/2 x 14" | 18 1/2 x 14" | 24 1/2 x 14" |
| Tangential, dim. (Zoll), Optional | 12 1/2 x 11 1/4" | 18 1/2 x 11 1/4" | 24 1/2 x 11 1/4" |
| Statormesser | 2 (3) | 2 (3) | 2 (3) |
| Kraftübertragung | |||
| Standard motor, (Hp) | 7.5 | 10 | 10 |
| Motor, Optional, (Hp) | 5, 10, 15 | 5, 7.5, 15 | 5, 7.5, 15 |
| Sieb | |||
| Siebdurchmesser, (Zoll) | 5/16" | 5/16" | 5/16" |
| Leistung | |||
| Standard Trichterinlass, (Zoll) | 11 3/4 x 10 1/4" | 17 3/4 x 10 1/4" | 23 5/8 x 10 1/4" |
| Gewicht, (lbs) | 1800 | 2000 | 2400 |
Medien & Video

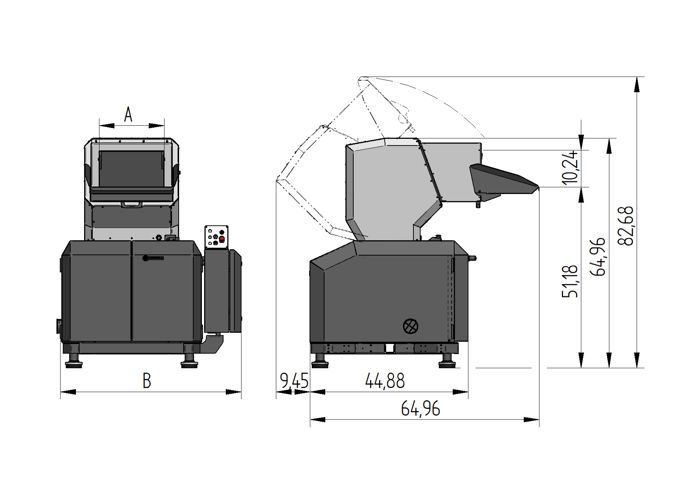

Abmessungen / Zeichnung
| Modell | 300-30 | 300-45 | 300-60 |
| A | 300 | 450 | 600 |
| B | 1150 | 1300 | 1450 |
| C | 1360 | 1510 | 1660 |
| D | 1760 | 1910 | 2060 |
| Modell | 300-30 | 300-45 | 300-60 |
| A | 11 13/16" | 17 3/4" | 23 5/8" |
| B | 45 1/4" | 51 3/16" | 57" |
| C | 53 1/2" | 59 1/2" | 65 3/8" |
| D | 69 1/4" | 75 3/16" | 81 1/8" |
